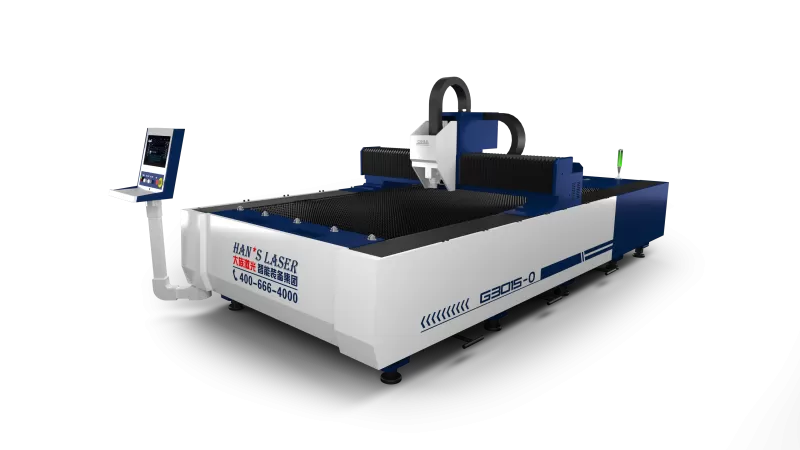

Лазерный комплекс HL серии O

Наличие уточняйте

Гарантия: 12 месяцев

Нашли дешевле? Снизим цену!

Наличие уточняйте

Артикул: 30207

Описание

Лазерный комплекс серии O – это новая и доступная по стоимости серия лазерных станков HL. Не смотря на такое позиционирование в данной серии применяются высокоточные серводвигатели, источник HL мощностью до 3 кВт, лазерная голова HL с защитой от столкновений, передовое программное обеспечение. Отсутствует защита и сменный стол.
Ускорение 1.5G. Максимальная скорость позиционирования до 100 м/мин. Удобное ПО для работы позволяет быстро настраивать режимы резки для разных толщин и видов металлов.
Серия O - оптимальный вариант для начинающего бизнеса и небольших мастерских, где не требуется высокая производительность и нет большого объема резки. Но есть задачи перспективного развития производства, снижения себестоимости продукции, а также по быстрой и простой настройке при переходе от одного задания к другому.

Функции резки

Резка методом Ping-pong
Автоматическая проверка чертежа
Резка методом Flying Cutting
Нестинг
Система Follow up function
Технология PFC
Автоопределение границ материала
Медленный прожиг
Острый угол
Быстрый прожиг с автофокусом
Функция микросоединения Micro Joint function

ПРЕИМУЩЕСТВА

Гибкость в выборе режимов, толщин и материалов
Оснащение лучшими комплектующими
Эргономичный дизайн, удобство эксплуатации и обслуживания
Низкое энергопотребление
Комплектация «под ключ»
Экономичное решение для любой задачи

КОНФИГУРАЦИЯ	ОПИСАНИЕ	МАРКА
Лазерный источник	• Оптоволоконный лазер: от 1.0 до 3.0 кВт	HL
Лазерная голова	• Мощность: до 3 кВт • Длина фокуса: 125 мм • Регулировка фокуса: от -12 до +8 мм • Макс. рабочее давление газа: 25 bar	HL
Система ЧПУ CypCut Laser Cutting Control System	• Процессор: Dual core CPU 2.2 GHZ • Жесткий диск: 32 ГБ, память: 1 ГБ • ОС: WINDOWS • Дисплей: 15”	HL
Пневматическая система	• Редукционный клапан • Запорный клапан • Дроссельный и односторонний клапаны • Датчик давления • Пневматический цилиндр • Соленоидный клапан	Park (США) / Airtac (КНР) / SMC (Япония)
Пневматическая система	• Электрический пропорциональный клапан	· Innovance (КНР)
Система привода	• Прецизионные линейные блоки подшипников	ROUST (Германия)
	• Прецизионный планетарный редуктор	· Innovance (КНР)
	• Прецизионные косозубые зубчатые рейки	· Techmech (Германия), YYC / SVAROG (КНР)
	• Серводвигатель переменного тока	Innovance (КНР)
Автоматический контроль высоты лазерной головы	• Емкостной датчик • Усилитель • Блок управления	HL
Система пыле / влагозащиты	• Защитный кожух оптической головы • Гофро-защита (сильфон) зубчатых реек и линейных направляющих	HL
Электрическая система	• Контактор, автомат и т.д.	Schneider (Франция)
	• Фотоэлектрический переключатель	Weidmuller (Германия)
	• Электрический терминал	Elco (Швейцария)
Программное обеспечение	CNC KAD	METALIX (Израиль)

Подробные характеристики

Модель	G3015-О	G4020-O	G6020-O	G6025-O
Зона обработки, мм	3000×1500	4000×2000	6000×2000	6000×2500
Ход перемещения по оси Х /Y/ Z, мм	3050 / 1525 /80	4050 / 2025 / 80	6050/ 2025 / 80	6050 / 2525 / 100
Точность, мм/м	±0.05	±0.05	±0.05	±0.05
Повторяемость, мм	±0.03	±0.03	±0.03	±0.03
Макс. скорость, м/мин	100	100	100	100
Ускорение	1.5G	1.5G	1.5G	1.5G
Напряжение питания, В	380	380	380	380
Максимальный вес нагрузки, кг	900	1600	2400	3000
Габариты станка, мм	4800 × 2200 × 2000	5700 × 2900 × 2000	7900 × 2900 × 2000	7900 × 3400 × 2000
